bwin必赢门路和桥梁是国民经济和都会生活的重要命脉，随着都会门路桥梁的生长和机动车数量的快速增长，冬季严寒和冰雪造成的交通事故也急剧增多，对民众的生命工业危害触目惊心。为此，接纳一种新型门路质料来消除冬季冰雪对都会交通的危害，延长门路使用寿命显得极为重要，现就 DTC（门路调温质料）在bwin必赢门路桥梁上的应用前景及效益剖析如下：
一、DTC门路相变质料的调温机理
为了消除路面凝冰的倒运影响，通常接纳以氯化钠、氯化钙为主的化学融雪剂来融冰除雪，其机理是盐类物质可降低冰点，使雪在较低温度下融化以便消除，此法虽然有效，但危害显而易见，如都会绿化植物枯死，路面桥面破坏，金属件受损，汽车轮胎使用寿命缩短，地下水质污染；尽管厥后革新为环保型融雪剂，即在氯化钙中添加高效缓释剂和利于植物生长的添加剂，但危害并未完全消除。

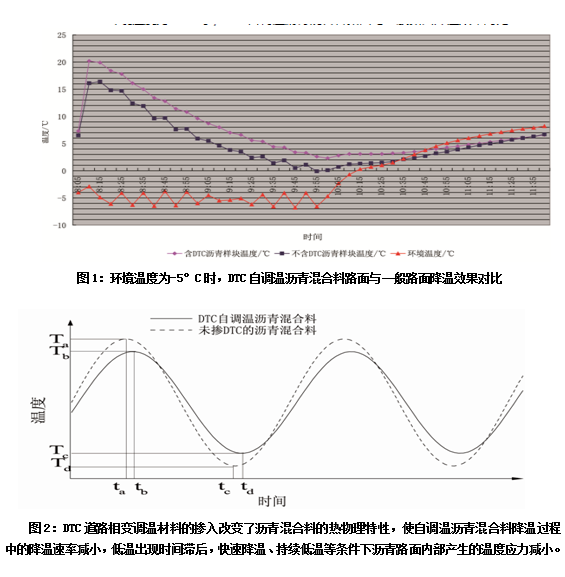

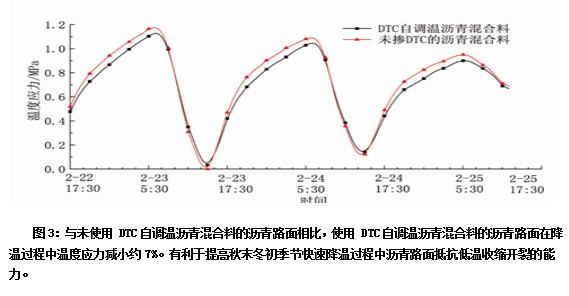

DTC相变调温质料是一种通过对植物的临界萃取、冷冻离析，然后通过碱化、螯和等工艺，利用化学盾构的方法复合而成的新型化合物，作为一种调温剂添加到沥青混淆料中，从实质上改变沥青混淆料对温度的适应能力，其铺设的路面像是穿上了一件“太空服”，利用相变质料的储热调温机理，在差别温度条件下进行相变调温，在降温历程中释放相变潜热，（图1）在情况温度低于8℃，大宗释放潜热,是一般相变潜热的20-30倍，升温历程中贮存相变潜热，主动调控沥青路面温度，改善沥青混淆料的事情情况，提高沥青路面对极端气温、大温差等适应能力，进行极端温度“削峰填谷”(图2)，通过相变机理使门路具有消除黑冰、冻凝、冰雪效果，确保门路流通，减少伤亡事故的爆发；同时利用DTC的升温储热，降温放热特性，减少路面应力生成（图3），有效平抑热胀冷缩爆发高温趁魅辙，低温开裂等现象，降低养护本钱,延长沥青路面使用寿命。
二、DTC门路相变调温质料的应用前景
随着国民经济的大力生长和都会化的快速推进，都会bwin必赢门路在经济生长历程中发挥了重要作用，在社会生产与民众生活中饰演着越来越重要的角色。革新开放以来，都会bwin必赢门路建设也驶入快车道，取得了很大生长，不但里程大幅增加，计划、结构越发合理，并且技术品级不绝提高，其中沥青混凝土路面以其良好的平整度、舒适性和低噪音等优点而获得广泛应用。然而，在我国北方地区冬季降雪频繁，门路积雪、结冰给都会门路交通正常运营和人民生爆发活带来许多未便。据有关部分统计，我国门路交通事故中15%左右源于路面冰雪。冰雪路面不但威胁司乘人员的生命宁静，同时还会对过往车辆及交通设施造成严重破坏，甚至造成门路关闭。尤其是近年来由于都会居民生活水平显著提高，家用轿车保有量急剧增加，如何包管门路流通和行车宁静，制止交通事故的爆发，使用既有效又环保的路面抗冻结要领已经刻禁止缓。2002年国际门路协会（PIARC）在日本举行了国际冰雪门路技术大会，集会将抑制冻结沥青路面作为冰雪门路主要研究偏向。
DTC门路相变调温质料作为抑制冻结路面质料，在应用历程中可以通过合理确定其相变温度，主动调控沥青混凝土路面与混淆料的高温、低温、变温速率等，有效平抑热胀冷缩爆发高温趁魅辙、低温开裂等现象，有针对性的解决在差别区域气温状况下的沥青混凝土路面与温度相关的差别危害。将DTC使用在bwin必赢门路的铺设中可以从基础上解决降温降雪对路面的危害，尤其是都会立交、陡坡路段、互通匝道、十字交叉路口等极易积雪、结冰路段，可有效避免路面积雪、结冰导致的车辆刹车打滑，不但包管了民众出行宁静，更将爆发巨大的经济社会效益，拥有辽阔的应用前景。
三、DTC门路相变调温质料的施工工艺
DTC相变调温质料施工简单，通用性好。该质料的添加既可以用于新建门路工程，又可以用于路面养护维修，其混淆料的制备、施工、摊铺方法都不需改变，不影响古板工艺，添加很是简单。
（1）DTC掺量
重量比=DTC：沥青混淆料=3.5:1000（单位kg）
（2）添加量盘算要领
DTC在沥青混淆料拌适时直接掺入，不替代矿料和沥青。沥青混淆料拌杂楼每仓DTC用量凭据掺量和每仓实际混淆料掺量盘算确定。如每仓实际产量为2000kg, DTC掺量为0.35%，则每仓DTC用量为7kg。
（3）投放方法及注意事项
相变调温剂的掺入无需改变任何技术和设备条件，既可手工投放，也可机械自动添加。人工投放：拌杂前先将相变调温剂称量好，装入袋中，置于拌杂楼投放处，然后通过视察或预先加工好的投放口进行人工投放�；底远斗牛嚎梢钥悸峭斗畔啾涞魑录恋氖渌蜕璞附型斗�，通常实验室或施工时用量较小，可接纳人工计量后投放，现场拌杂施工中，如果是大批的使用，可以考虑增加一台计量相变调温剂装置，再经输送设备进行投放。人工投放时应注意施工前确保拌杂楼各项指标处于正常状态，以包管相变调温剂迅速的熔融疏散；施工中，投放应凭据设准时间和掺量稳定进行，确保不爆发漏投、多投、错投、投放时间庞杂等问题。
（4）沥青混淆料拌和时，在喷入沥青前，从拌和机视察口一次性将对应数量的DTC相变调温剂投入拌杂楼中，无需延长拌和时间。该质料对沥青量、矿料和沥青加热温度以及沥青混淆料出厂温度无特殊要求，DTC沥青混淆料拌和，运输、摊铺、碾压等施工工艺与现行规范相同。
四、DTC门路自调温质料综合效益剖析
利用沥青路面吸收太阳能是一种新型的能源利用技术，它涉及到门路能量的可连续生长、新型绿色能源的开发利用问题，在海内已有相变质料研究的基础上，一种新型的门路相变调温质料DTC已广泛应用，即在沥青混淆料中添加路面相变调温剂配置自调温沥青混淆料，利用相变质料的相变潜热特性，主动调控气温变革下的沥青路面使用温度，消除路面结霜、结冰难题，减轻冬季冰雪对门路交通的危害，平抑大温差条件下门路结构的内应力，延缓门路质料老化，延长门路使用寿命等，与古板融雪步伐相比，具有重大经济、生态、社会效益。
综上所述，并结合DTC质料在美国、英国及海内多个省份门路应用效果及经验标明，DTC自调温相变质料通过利用太阳能抵达融冰雪，避免路面结冰，确保都会门路在冰雪季节流通；能有效提高门路宁静，减少冰冻门路灾害事故爆发；该结果在门路铺装时直接添加，减少融雪剂应用，制止情况污染以及对绿化和土壤水质危害，降低门路维护本钱和工人劳动强度，必将拥有辽阔的市场空间和应用前景。
联系电话：029-87859000 邮编：710054
地点：中国西安环城南路中段20号
陕公网安备 61010302000696号
企业邮箱
您目今的位置 ：
