1、工艺原理
1.1 降水设计
凭据地下水类型、基坑形状及含水层结构等特点，接纳《地下铁道、轻轨交通岩土工程勘察规范》(GB50307-1999)第8.5.8条中的“大井法”，公式如下：
Q=1.336k(2H-S)S/lg(1+R/r0)
式中：H含水层厚度或静止水位至含水层底板的距离。
k:渗透系数，取k=50m/d；
R:影响半径，取R=175m；
ro:基坑等效半径，ro＝η（B+L）/4
=175（m）
R—降水影响半径（m）；
S—基坑水位降深（m）取3米；
K—渗透系数（m/d）K取50m/d；
H—含水层厚度（m）H取17m；
基坑管井数量盘算
N=kQ/Pε
k-宁静系数 取1.1
P-潜水泵抽水能力
ε-潜水泵事情效率 0.8
1.2 抽水试验

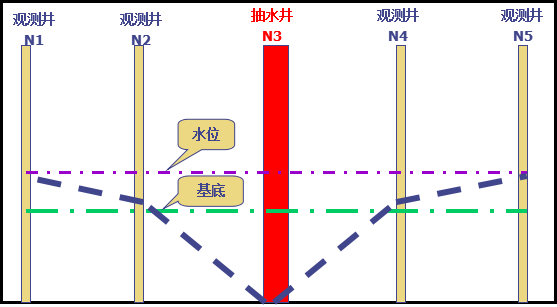

凭据降水设计中的降水井施工进行等间距安排，先施工3-5口降水井进行抽水试验。在中间井连续不间断抽水24小时并坚持水位稳定，对抽水井和视察井的水位进行丈量，近似的绘制水力漏斗线。
1.3 回灌支管控制
坚持井内地下水位稳定，淘汰之前使用的电子控制方法，纵然用电子开关，水位抵达一定高度时开启，抽至潜水泵是关闭的做法�；丛蠢砑次樗�=回灌水量+渗水量。在井口水管处装置三通并配置可以调理流量的阀门，在抽水初期没30min丈量一次水位，纪录水位下降值，抽至设计要求水位降后（一般为管底以上2米，潜水泵以上1米）处翻开回灌水阀，加密视察地下水位，调理回灌水阀流量，凭据地下水位波动情况调理回灌量至井内地下水位基本稳定后连续视察3d（制止由于渗水量的变革引起的井内水位变革）。在之后每天的水位视察的基础上进行微调。
2、施工工艺流程及操作要点
5.1 施工工艺流程如下
降水设计—测放井位－装置钻机－钻进成孔－下井管－回填滤料－安泵试抽—抽水试验—回灌调理－正常排水—历程维护。
2.2 操作要点
2.2.1测放井位：凭据明挖段深井井点平面安排图测放井位，当布设的井点受地面障碍物或施工条件的影响时，现场可作适当调解。
2.2.2装置钻机：旋挖钻机� ？课榷�，钻头瞄准钻孔中心，包管钻杆竖直，包管钻进平稳对机体无扰动。
2.2.3下井管：管材进场后，应检查无砂管是否有损坏。下管前必须丈量孔深，孔深切合设计要求后，开始下井管。用底托将井管托住，每节井管间用竹条及铁丝在空口绑扎，依次下放，直至井底。井口应横跨地面0.5m，并笼罩。
2.2.4回填虑料：井管下好后，填虑料。虑料为2mm—5mm圆砾石，滤料含泥量（含石粉量）≤3%，填料时，滤料沿井管外四周均匀填入，坚持连续，制止填料速度过快或不均与造成虑管偏移及滤料在孔内形成架桥现象，填至常水位标高以上2m，洗井后滤料下沉，实时增补滤料，要求实际填料量不小于95%的理论盘算量，待下料完成后上面可用黄粘土回填至井口。
2.2.5安泵试抽：下管、填滤料完成后立即进行洗井，特殊情况下，成井—洗井时间间隔不可凌驾24小时，井管装置完成后进行安泵试抽。注意水泵电缆与管道系统在抽水历程中不被损坏，现场要在这些设备上进行标识。抽水与排水系统装置完毕，即可开始试抽水。
2.2.6降水视察
降水期间对地下水动态进行视察，并对地下水动态变革进行实时剖析，外地下水位急剧变革时，实时剖析原因（如水泵损坏，地下含水构筑物突然破裂漏水，区域地下水位上升等），实时接纳相应处理步伐。
3、劳动组织
序号 | 单项工程 | 所需人数 | 备注 |
1 | 治理人员 | 1 | |
2 | 技术人员（丈量放线） | 1 | |
3 | 成孔人员 | 4 | |
4 | 降水运行人员 | 2 | |
合计 | 8人 |
4、质料和机具设备
4.1质料配置：
4.1.1潜水泵（满足扬程及抽水量的要求）
4.2.2回灌阀及抽水管
4.3.3 电箱（一机一闸）
4.3.4 无砂管
4.3.5 尼龙网、虑砂网
4.3.6 回填豆石滤料（含水层深度填埋）
4.2机械设备及仪器配置
4.2.1旋挖钻机（或其他钻孔设备）
4.2.2水位计：1台
5、质量控制
5.1降水井结构
井管接纳无砂砼滤水管，在预制砼管鞋上安排井管，同时水位以下包缠一层60尼龙网（八层楼区段），徐徐下放。当管口与井口相差200 mm时，接上一节井管，接头处用尼龙网裹严，以免挤入泥砂淤塞井管，竖向用3—4条30 mm宽、长2—3 mm的竹条用2道铅丝牢固井管。为避免上下节错位，在下管前将井管依井偏向立直，吊放井管要笔直，并坚持在井孔中心，为避免雨水、污水、泥砂或异物落入井中，井管要横跨地面不小于20㎝，并加盖或捆绑防水雨布临时�；�。井管下入后立即填入滤料。滤料应具有一定的磨圆度，滤料含泥量（包括含石粉）≤3% ，粒径4—7 mm，填砾料时，滤料沿井管外四周均匀填入，宜坚持连续，要制止填料速度过快或不均造成滤管偏移及滤料在孔内架桥现象，洗井后滤料若下沉应实时增补滤料。要求实际填料量不小于95%理论盘算量。
5.2钻进成孔：施工时在水位线以上直接干钻，人工清理土方，到含水层后，加入适量清水，包管钻进时不塌孔。钻进历程要坚持连续，一次成孔。井颈误差不凌驾20mm，笔直度误差≤1%，井深满足设计井深要求。
5.3回填虑料：井管下好后，填虑料。虑料为2mm—5mm圆砾石，滤料含泥量（含石粉量）≤3%，填料时，滤料沿井管外四周均匀填入，坚持连续，制止填料速度过快或不均与造成虑管偏移及滤料在孔内形成架桥现象，填至常水位标高以上2m，洗井后滤料下沉，实时增补滤料，要求实际填料量不小于95%的理论盘算量，待下料完成后上面可用黄粘土回填至井口。
5.4试运行
5.4.1试运行之前，准确测定各井口和地面标高、静止水位，然后开始试运行，以检查抽水设备、抽水与排水系统能否满足降水要求。
5.4.2在降水井的成井施工阶段应边施工边抽水，即完成一口投入降水运行一口，在基坑开挖前，将基坑内地下水降到基坑底开挖面以下0.5m深。
5.4.3开始抽水时，因出水量大，为避免排水管网排水能力缺乏，可以间隔的逐一启动水泵，抽水开始后，逐井检查单井出水量和出水含砂率。
抽水含砂率控制：为避免因抽地下水带出底层细颗粒物质而造成地面下沉，抽出水的含砂率必须包管，粗砂含量＜1/50000，中砂含量＜1/20000，细砂含量＜1/10000。当含沙量过大，可将水泵上提，若含沙量仍然较大，重新洗井。
5.5 降水运行
5.5.1基坑内降水应在基坑开挖前进行，做到能在基坑开挖前降低基坑内的地下水位；
5.5.2降水运行期间，现场实行24小时值班制，值班人员应认真做好各项纪录，做到准确齐全。
5.5.3降水运行历程中对降水运行的纪录，应实时剖析整理，并提交降水运行纪录。
6、宁静与情况�；�
6.1降水钻机在进场后进行宁静检查，包管在施工历程中的宁静性。
6.2施工用电包管一机一箱一闸一漏，降水井及电箱编号治理，用电线路每日检查，确保用电宁静。
6.3装置水管专人指挥。
6.4钻孔的渣土实时清运，确保施工园地整洁。
6.5成井后用木板笼罩并用标牌明显标识。
6.6在施工期间应始终坚持施工现场良好的排水状态，注意污水、脏水不可直接排入永久性排水渠道。同时，做好地表排水工程避免水土流失。
6.7 降水历程中应对周边管线、门路、建筑物等进行监测，如发明较大沉降应实时接纳回填、注浆加固等步伐。
7、工程实例
7.1 西安市小北门立交工程
7.2 西安地铁二号线TJSG-18标会展中心站
7.3 西安市五污进水总管顶管事情井
7.4 西安地铁一号线TJSG-13标长乐坡站
