1、前 言
由于目前bwin必赢行业中 ，收水井主要以砖砌为主 ，普通实心粘土砖用量较大 ，为了贯彻国家环保施工的目标 ，以及建筑业禁限使用普通实心粘土砖的通知 ，我公司预制厂科技人员建立QC小组 ，乐成研制出预制混凝土收水井来替代古板粘土砖砌筑 ，本工法针对预制混凝土收水井的施工而体例 ，适用于所有无特殊要求的bwin必赢雨水工程收水井的施工。
2、工 法 特 点
与古板的实心粘土砖砌筑收水井相比 ，使用预制混凝土收水井施工具有以下优势：
2.1、可取代实心粘土烧结砖 ，施工环保 ，切合国家禁限实心粘土砖政策；
2.2、井室的墙壁更直顺、美观 ，不受操作工人水平影响；
2.3、比起砖砌 ，装置速度更快 ，装置后可以直接回填 ，大大提高施工工期。
2.4、整体性好 ，防渗漏性更高。
3、工艺原理
预制混凝土收水井尺寸参照《bwin必赢排水管道工程及隶属设施》图集 ，确定为以下图示尺寸（以双联收水井尺寸为例） ，收水井接纳工厂定型模具预制 ，现场具备装置条件后 ，运输、装置。收水井预制作
业时 ，井壁、井底内用φ8钢筋布设网片 ，混凝土接纳C30标号 ，强度远远凌驾普通粘土砖的强度要求。
预制收水井设计图（双联）
预制收水井尺寸参数（双联）
平面尺寸：
长（mm） | 宽（mm） | 壁厚1（mm） | 壁厚2（mm） | 井室尺寸（mm） |
1680 | 550 | 120 | 70 | 1440*360 |
其他尺寸：
井室深度 | 井底厚度（mm） | 预留孔（mm） | 一套重量（kg） |
可调至设计深度 | 80 | φ450 | 779 |

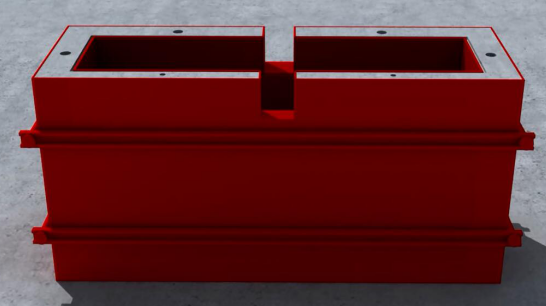

预制收水井效果图
4、工艺流程及操作要点

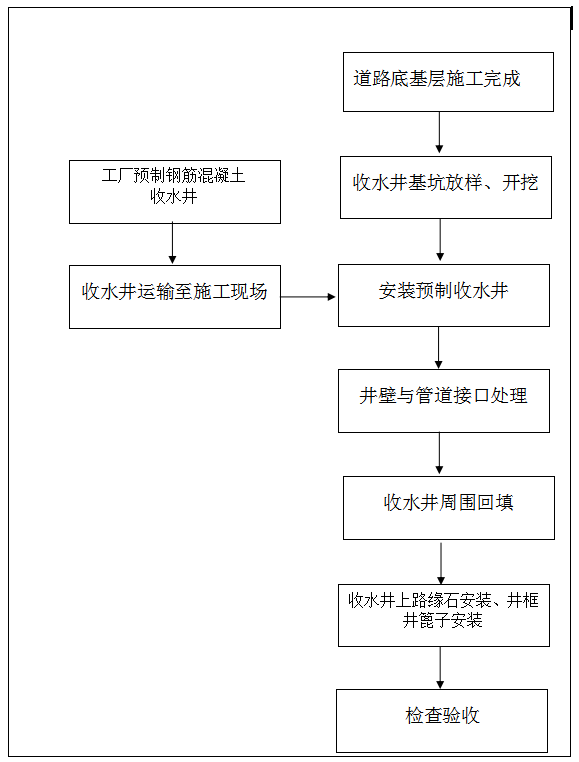

4.1 预制混凝土收水井施工的工艺流程图如下：
收水井预制、装置工艺流程
4.2操作要点
4.2.1 施工准备
4.2.1.1 预制厂与项目部相同 ，确定收水井数量、规格、工期等 ，实时做好准备事情。
4.2.2收水井预制作业
4.2.2.1严格凭据设计图纸加工钢模板 ，模板接缝要严密 ，不漏浆 ，支撑要牢固 ，包管稳定形。
4.2.2.2 钢筋网片的绑扎要牢固 ，间距均匀 ，井壁与井底连成整体 ，钢筋末端要带弯钩。
4.2.2.3 接纳C30混凝土进行浇筑 ，配合比要准确 ，浇筑前检查预留空洞位置是否准确、牢固 ，振捣要密实。地板浇筑完成 ，待混凝土初凝后 ，安排内模 ，牢固牢固后 ，浇筑井壁混凝土。
4.2.2.4 脱模时要包管预制井棱角不受损坏 ，成型的产品要实时洒水笼罩养生 ，周期不少于14天。
4.2.2.5 井室深度调解块 ，单独模具进行预制 ，凭据现场情况与井室配套使用。
4.2.2.6 脱模后 ，对成型的产品尺寸进行检查 ，尺寸检查标准及要领如下：
项 目 | 允许偏差（mm） | 检验要领 |
井室长度 | ±5 | 尺量两端及中部 ，取最大值 |
井室宽度 | ±5 | 尺量两端及中部 ，取最大值 |
井壁厚度 | ±5 | 尺量两端及中部 ，取最大值 |
预留空洞位置 | 5 | 尺量中线位置 |
对角线 | 10 | 尺量两个 对角线 |
4.2.3收水井装置作业
4.2.3.1收水井基坑开挖：路基底下层（一般为灰土）完成后 ，就可以丈量定位收水井的位置 ，放线位置要准确。为了便于装置 ，基坑开挖宽度要进行放宽 ，靠路缘石一侧放宽宽度不小于20厘米�；涌诘轿缓� ，要实时清除掉超长的预留管管头 ，管头与井室线对齐。
4.2.3.2 收水井基础接纳素土夯实和15厘米3：7灰土 ，压实度要切合规范要求 ，灰土外貌要平整 ，为了装置收水井时便于调解收水井顶面水平度 ，可在灰土上铺设3厘米细砂 ，细砂的顶标高为预留管底面向下10厘米。
4.2.3.3 收水井装置前准备事情完成后 ，接纳随车吊运输至施工现场 ，便可配合进行装置 ，收水井上有预留吊环 ，便于起吊装置 ，人工配合 ，可一次装置到位。收水井凭据各自位置接纳流水线进行装置。
4.2.3.4收水井装置前 ，预埋管的管头要实时纠葛两圈油麻 ，装置到位后 ，油麻与井壁预留孔的空隙 ，接纳M15防水砂浆进行填充 ，为了填充更密实 ，防水砂浆中可掺入水泥用量4%的膨胀剂。
4.2.3.5 预留管与井壁孔洞填充完成后 ，接纳细粒式混凝土在井底浇筑流水槽 ，流水槽顶面不得高于预留管管内底 ，并设置一定的收水坡度。
4.2.3.6预制井的深度达不到需求时 ，可接纳井室深度调解块 ，调解块底层铺设2厘米砂浆坐实 ，调解块预留孔与井室预留孔对齐后 ，里面安排30厘米长的Φ12的钢筋 ，并用砂浆填充 ，使调解块与井室结合成整体 ，调解块与井壁连接处的预留凹槽 ，接纳砂浆抹平。
4.2.3.7收水井装置完成后 ，实时回填井周围 ，要分层夯实 ，压实度满足门路基础要求 ，回填完成后装置收水井上的路缘石以及井框、井箅 ，井壁子装置后要与两侧平石齐平。
5 劳动组织
收水井施工分为预制、装置两个作业环节 ，人员配备如下：
5.1预制
5.1.1 钢筋制作、模版装置：2人
5.1.2 混凝土浇筑、养生等：2人
5.2装置
5.2.1基坑开挖： 1人
5.2.2配合装置、管头处理等： 1人
6 质料和机具配置
6.1质料配置：
6.1.1 C30混凝土：单联每套0.2方、双联每套0.33方。
6.2.2 钢筋：单联每套14kg、双联每套20kg。
6.2.2防水砂浆：封堵管头与井壁空隙用 ，每套井0.016方。
6.2丈量仪器配置
6.2.1垂球：1个
6.2.2水准仪：1台
6.2.3小钢钢尺：1把
6.3施工机具配置
6.3.1电夯：1台
6.3.2振动棒：1台
6.3.3随车吊：1辆
7 质量控制
7.1预制收水井施工质量遵守《给水排水管道工程施工及验收规范》（GB 50268-2008）、《混凝土结构工程施工规范》（GB50666-2011）、《混凝土结构工程施工质量验收规范》（GB50204-2015)。
7.2预制收水井强度、尺寸偏差应切合划定。
7.3混凝土振捣密实 ，外貌无麻面、蜂窝。
7.4预留孔尺寸、位置要定位准确 ，便于装置。
7.5主要控制参数
7.5.1混凝土强度抵达C30 ，抗渗品级P6；
7.5.2井框装置后井深度≥1000mm；
7.5.3井室截面尺寸：±10mm。
8 宁静与情况�；�
8.1收水井钢筋制作、模板支护、混凝土浇筑历程中应准确佩戴宁静防护用品 ，避免爆发机械伤害、触电等宁静事故。
8.2收水井运输、起吊前 ，应检查钢丝绳、机械性能等是否可靠 ，吊装历程中 ，专人指挥 ，吊臂下严禁站人。
8.3施工所用质料必须按定额准确盘算 ，以免造成浪费和污染 ，关于剩余砂浆等质料 ，必须按划定投放指定所在 ，严禁随意抛弃。
8.4收水井施工完成 ，井口应可靠关闭 ，以免引起宁静事故。
8.5对爆发噪音、震动的施工机械（具） ，接纳有效的控制步伐 ，减轻噪音扰民 ，并且不应安排在夜间施工。
9 效益剖析
9.1接纳预制混凝土收水井取代实心粘土砖砌筑收水井 ，既切合国家禁限实心粘土砖政策 ，又施工简便 ，井室越发牢固、美观 ，在未来一定彻底替代实心粘土砖 ，生长前景极其辽阔 ，实时研究与推广 ，一定能走到行业前列 ，为企业带来可观的经济效益。
9.2接纳预制混凝土收水井 ，工厂批量流水线生产 ，模具等摊销次数多 ，质料浪费少 ，直接本钱与砖砌基本持平 ，可是 ，装置速度快、整体性好 ，装置后可以直接回填 ，大大提高施工工期 ，能提高工效100％以上 ，间接经济效益明显。
