一、现状：
收水井是收集路面雨水排入都会雨水管网的重要构筑物 ，一般设在门路两侧 ，对都会功效的发挥、情况�；ざ加凶胖匾挠跋�。收水井的施工多年以来一直接纳烧结粘土砖砌筑而成。随着社会的生长 ，这种工艺已逐步显现出来缺点：（1）国家为�；ね恋刈试匆芽即笞谙拗剖褂谜惩磷� ，使用粘土砖与国家政策相悖。（2）收水井与路面下层交叉施工 ，使用黏土砖砌筑速度慢 ，直接影响工期 ，且容易受挤压变形 ，影响工程质量。（3）砌筑时受操作工人水平影响较大 ，质量不稳定。（4）粘土砖强度低 ，耐久性差 ，使用十年左右就会爆发因砖腐化而酥烂的现象 ，导致收水井下沉。因此 ，我们研制开发预制混凝土收水井很有须要。该项目研究要抵达省级领先水平 ，该结果的创立点：预制收水井的井壁厚度、深度尺寸控制、预留孔洞处理等。经测算该项目完全实施后 ，仅西安bwin必赢工程每年将减少粘土砖2.3万余方 ，减少取土3万余方 ，将为国家节约名贵的土地耕地资源。
二、依据：
1、GB50268-2008《给水排水管道工程施工及验收规范》
2、06MS201《bwin必赢排水管道工程及隶属设施》图集
3、CJJ1-2008《城镇门路工程施工与质量验收规范》
三、计划确定：
我单位立异团队对预制收水井项目经过三次“诸葛亮会” ，借助“头脑风暴法” ，共提出三个施工计划即预制混凝土砌块式收水井、分层式预制混凝土收水井、整体式预制混凝土收水井。我们通过对以上三种计划的优缺点比选如下：
1、预制混凝土砌块式收水井的优点：可取代烧结粘土砖作为井体质料；施工运输时搬运便当 ，不需要起重设备；缺点：接入管道位置欠好拼装 ，整体性差。
2、分层式预制混凝土收水井优点：可取代烧结粘土砖作为井体质料 ，体积相对整体式较轻 ，预制作业较容易；缺点：装置需要机械配合 ，不如整体式装置效率高 ，层与层之间接缝需防渗漏处理。
3、整体式预制混凝土收水井优点：可取代烧结粘土砖作为井体质料 ，装置效率高 ，整体性好 ，防渗漏效果好；缺点：需要机械配合装卸。
我单位预制构件出厂一般接纳汽车随车吊 ，工地安排合理 ，完全可以规避掉整体式预制收水井需要机械配合的缺点 ，可以充分发挥它装置效率高 ，整体性好 ，防渗漏效果好的优点。因此 ，我们最终确定了整体式预制收水井的施工计划。
四、主要技术内容：
1、工艺原理：

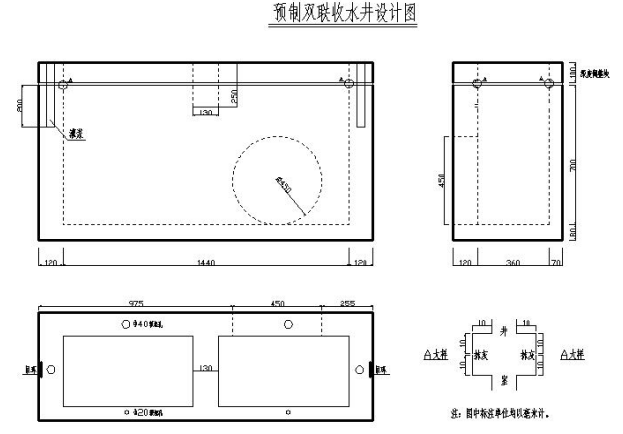

从尺寸上来讲 ，整体式预制收水井尺寸参照砖砌收水井内部尺寸设计 ，所以完全可以满足收水井的设计要求 ，设计图如下图所示（以下图纸以双联收水井为例）：
平面尺寸：
长（mm） | 宽（mm） | 壁厚1（mm） | 壁厚2（mm） | 井室尺寸（mm） |
1680 | 550 | 120 | 70 | 1440*360 |
其他尺寸：
井室深度（mm） | 井底厚度（mm） | 预留孔（mm） | 一套重量（kg） |
700（可调理） | 80 | φ450 | 779 |
从强度上来讲 ，通过试验比选 ，我们选择C30混凝土配合比 ，井底、井壁均接纳φ8钢筋按10厘米间距布设网片。强度远远凌驾普通粘土砖的强度要求。
2、技术要点：
我们主要的研究内容主要有三个方面：合理收水井的井壁尺寸、预留孔洞的位置尺寸、预留孔与管道连接口的处理。
①、合理收水井的井壁尺寸：原砖砌收水井的井壁为24砖墙 ，我们接纳钢筋混凝土质料替换之后 ，井壁尺寸简直定原则是 ，减轻重量 ，强度满足受力要求 ，我们先后凭据18cm、15cm、12cm划分进行验算 ，在工地现场应用 ，最后我厂配套的收水井井框的尺寸 ，将收水井井壁尺寸确定为12cm ，壁厚2确定为7cm ，并对井壁内接纳φ8钢筋按10厘米间距布设网片 ，井底厚度确定为8cm ，井壁、井底连接整体。
②、预留孔洞的位置尺寸：预留孔形状直接关系到收水井装置的便当水平 ，我们提出了两种计划 ，一种门洞型 ，预留孔下井底留缺口 ，通过现场试验 ，这种计划装置便当 ，可是洞口过大 ，装置后管道与井壁之间的间隙填充量过大。第二种计划 ，预留圆形 ，尺寸比管外皮略大 ，通过现场试验 ，装置便当 ，可是基坑开挖要比收水井外尺寸大二十公分 ，我们最终接纳了第二种计划。一般雨水口接入管径为φ300 ，含外皮尺寸为360mm ，接入管道有时会有一定的偏斜 ，通过最终我们将预留孔洞尺寸确定为φ450mm的圆洞。
③、预留孔与管道连接口的处理：我们提出了两种计划 ，一种预埋止水胶条 ，用防水砂浆填充 ，一种是装置时套橡胶圈 ，用油麻纠葛管头 ，最后用防水砂浆填充。通过对两种计划的经济性、便于操作性进行比照 ，我们选用后者。

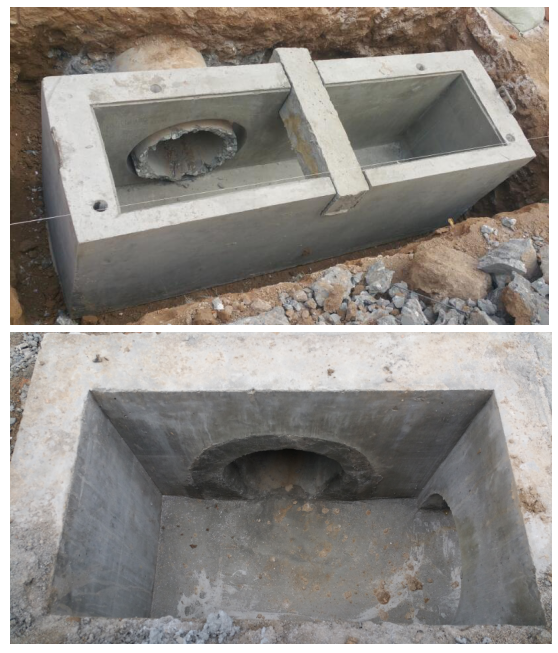

五、工地应用
我们对接纳整体式预制混凝土收水井产品划分在我公司新安路工程、凤城二路东延伸工程中应用 ，效果均良好 ，获得现场甲方、监理人员的认可。
